Антенна для цифрового тв своими руками

Известно, что цифровое телевидение можно принимать на обычную комнатную антенну диапазона ДМВ (UNF) у многих ее может не оказаться. Да и прием сигнала от передающего центра, расположенного на большом расстоянии на такую антенну может оказаться невозможен, либо сигнал будет слишком слабый.

Самый простой вариант – купить подходящую антенну в магазине, но их стоимость и качество может вас огорчить.

Из подручных средств изготовить самодельную антенну не составит труда, по времени – это заняло у меня не более часа, причем на поиск подходящей подставки ушло половина этого времени.

Конструкция представляет собой рамочную петлевую антенну.

Заводская антенна выглядет так:ramochnaya_komnatnaya_antenna

Рамка делается из того же кабеля, лучше использовать толстого сечения.

Длина рамки, зависит от частоты принимаемого канала и рассчитывается по формуле:

рамк (м) = 300 / f (Мгц), где – частота принимаемого канала, берем среднее значение.

Среднее значение(f)  находим на сайте ГТЦ. В моем случае 32 канал 562 Мгц длина кабеля для рамки составила 53 см.

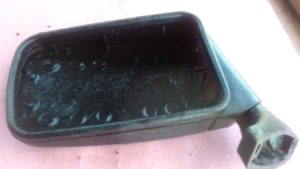

За основу антенны, был взят корпус от зеркала автомобиля ваз, которое пылилось несколько лет в гараже.img_20160905_132439

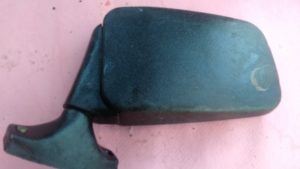

img_20160905_132448Откручиваем все лишнее.

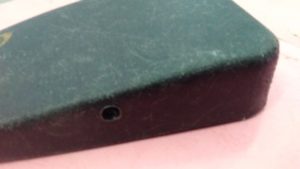

Сверлим два отверстия под провод, он должен вставляться с небольшим натягом.

img_20160905_134254

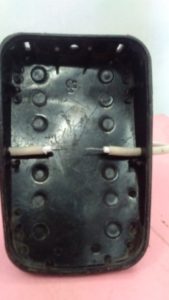

Продеваем оба конца провода в отверстия, делая таким образом кольцо

img_20160905_134718

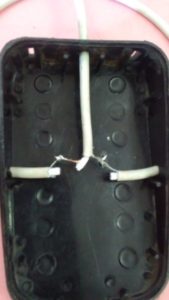

Центральные жилы провода кольца откусываем, а оплетку подключаем к кабелю, продетому в просверленное для него отверстие, которое располагаем как вам удобно. В моем случае в задней части корпуса.img_20160905_140437

Припаять провод экрана мне не удалось, я просто скрутил его и заизолировал.

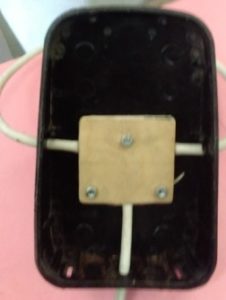

Закрепляем пайку кольца при помощи подходящей  планки.img_20160905_141518

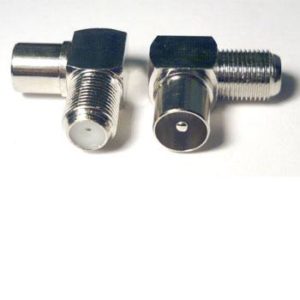

Прикручиваем телевизионный разъем.23698331

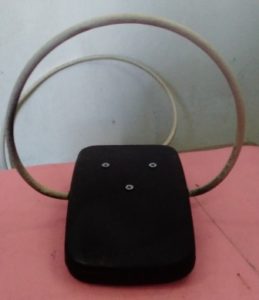

Вот что получилось:



img_20160905_142151

ВНИМАНИЕ. Так, как антенна является «короткозамкнутой», убедитесь что на антенну не подается напряжение с  ресивера/телевизора.

Корпус антенны возможно покрасить в любой цвет, так же можно выбрать цвет кабеля черный или белый.

На данную антенну возможен прием и эфирного телевидения, возможно картинка будет даже лучше, чем со штатной антенной.

Антенна была испытана на телевизоре LG, и показала хорошие результаты.

Пример настройки телевизора LG читайте в следующей статье.
